氧化锌避雷器系列

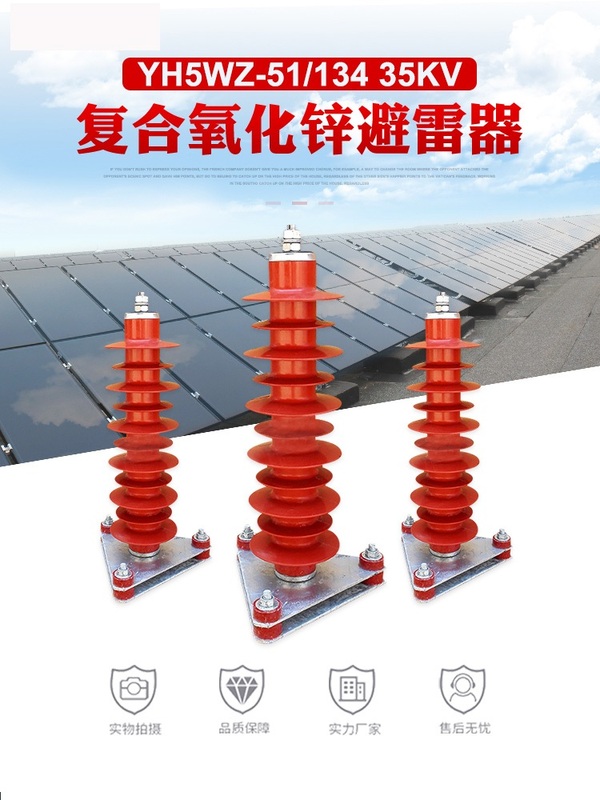

35kv避雷器HY5WZ-51/134电站型座式

相关型号：HY5WZ-51/134,HY5WZ-42/134,HY5WZ-54/134,HY5CZ-42/124,HY5W-42/134,HY5W-51/134,YH5WZ-51/134,YH5WZ-42/134,YH5WZ-54/134,YH5CZ-42/124,YH5W-42/134,YH5W-51/134用于保护相应电压等级的变压器中性点免受大气过电压和操作过电压的损坏。1、海拔高度不超过2000M；2、环境温度不高于+40°C，不低于－40°C；3、电源频率：50HZ±2HZ，60HZ±2HZ；4、地震烈度不超过7度；5、最大风速：35M/S；6、免清扫条件：中等污染及以下地区；7、对无间隙产品，长期施加的工频电压不得超过避雷器持续运行电压；8、对有间隙产品，安装点短时工频电压升高不得超过避雷器额定电器。 长期使用于以下异常条件，避雷器需特别制作，定货时应说明：1、温度或海拔超标（高原、热带、寒带、全封闭柜用、靠近电炉等）；2、使用环境存在严重潮气或腐蚀性气体杂质（水上、盐场、化工厂等）；3、强紫外线辐射（高原、强日照地区等）；4、特重污秽地区（矿山工作面、建筑工地工作面等）。相关参数



避雷器型号
系统额定电压
避雷器额定电压
持续运行电压
直流参考电压(U1mA)
陡波冲击电流下残压
雷电冲击电流下残压
操作冲击电流下残压
方波通流容量(2ms)
大电流冲击耐受

kV(r.m.s)


≮kV
≯kV
A
kA




HY5WZ-5/13.5










3
5
4.0
7.5
15.5
13.5
11.5
150
65
HY5WZ-10/27
6
10
8.0
15.0
31.0
27
23.0
150
65
HY5WZ-17/45
10
17
13.6
24.0
51.5
45
38.3
150
65
HY5WZ-51/134
35
51
40.8
73.0
154
134
114
400
65
HY5WZ-54/134
35
54
43.2
77.0
154
134
114
400
100
HY5W-84/221
66
84
67.2
121
254
221
188
600
100
HY5W-90/235
66
90
72.5
130
270
235
201
600
100
HY5W-100/260
110
100
78.0
145
299
260
221
600
100
HY5W-108/281
110
108
84.0
157
323
281
239
600
100
HY10WZ-51/134
35
51
40.8
73.0
154
134
114
400
100
HY10WZ-54/134
35
54
43.2
77.0
154
134
114
400
100
HY10W-90/235
66
90
72.5
130
264
235
201
600
100
HY10W-96/250
110
96
76.8
140
280
250
212
600
100
HY10W-100/260
110
100
78.0
145
280
260
221
600
100
HY10W-108/281
110
108
84.0
157
314
281
239
600
100
HY10W-192/500
220
192
150
280
560
500
424
800
100
HY10W-200/520
220
200
156
292
582
520
442
800
100
HY10W-216/562
220
216
169
314
628
562
477
800
100
